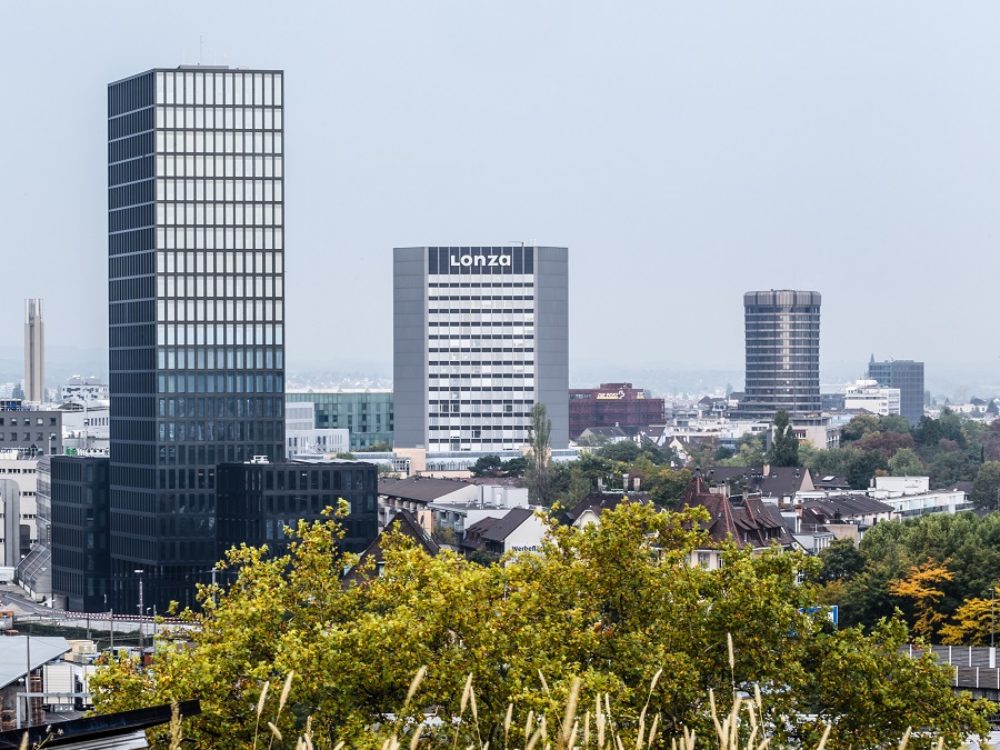

Die Höhe und die Architektur des Grosspeter Tower’s akzentuiert ihn im Stadtbild. Die Form entstand aus dem Konzept von zwei...
pdf-file
pdf-file
Grosspeter Tower
Architekt Andreas Kaufmann
„Zur Zeit als wir das Design der Fassaden begonnen haben, gab es signifikante Fortschritte im Bereich der Herstellung von Solaranlagen (z.B. Individuell massgefertigte Module)``.
Das solare Hochhaus

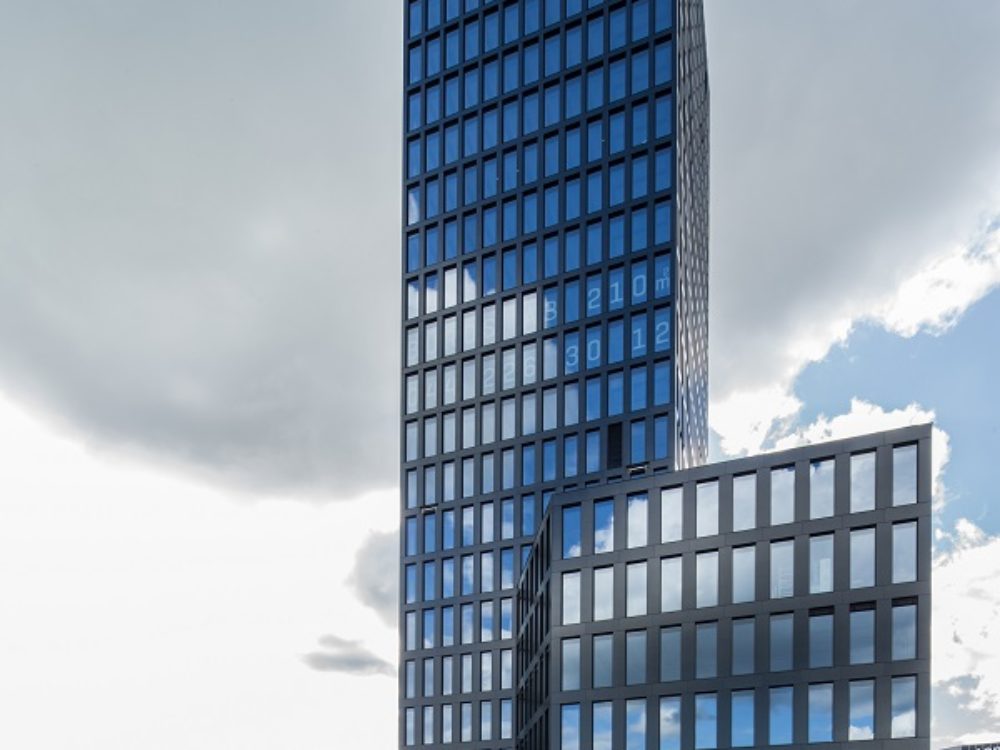

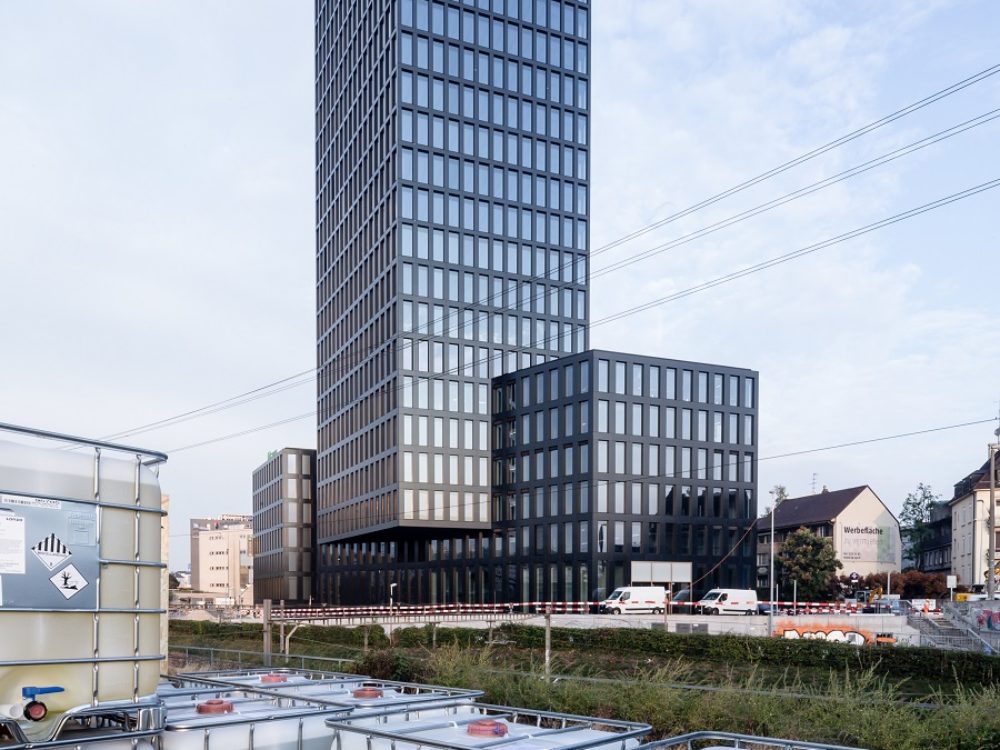

Die Höhe und die Architektur des Grosspeter Tower’s akzentuiert ihn im Stadtbild. Die Form entstand aus dem Konzept von zwei ineinandergreifender Volumen, die sich je nach Standpunkt in einer anderen Form präsentieren. Es beherbergt eine gemischte Nutzung mit Büros und Hotel nach dem «Core and Shell»-Prinzip mit Grundausbau und Mieterausbau. Aus den höchsten Qualitätsansprüchen an die Gesamtkonzeption des Gebäudes resultiert der hervorragende ökoeffiziente Fussabdruck. Ein Erdwärmesondenfeld wird die Wärmepumpenheizung und Kältemaschine mit geothermischer Energie versorgen. Photovoltaikflächen werden in die geschlossenen Fassadenflächen und auf dem Dach integriert. Das Projekt Grosspeter Tower ist ein schlichtes und elegantes Beispiel für die gelungene Symbiose von Solartechnik und Architektur.

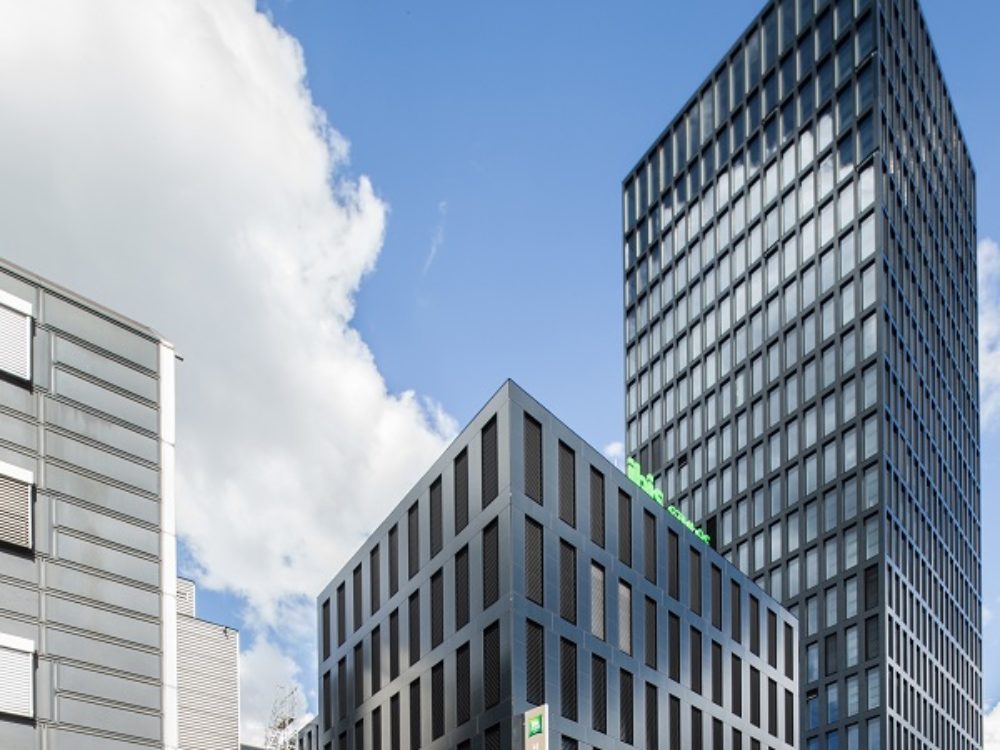

Das Gebäude wurde entworfen nach dem „Core (Treppenhäuser und Installationsschächte) and shell“ (Gebäudehülle)-Prinzip.

Aussicht von innen.

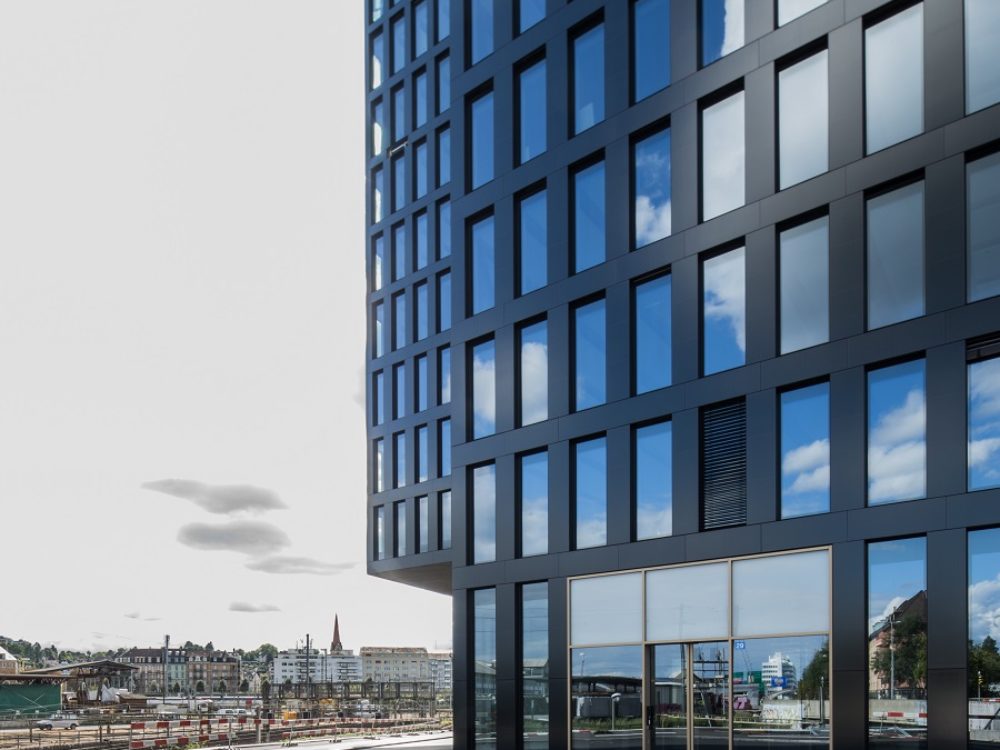

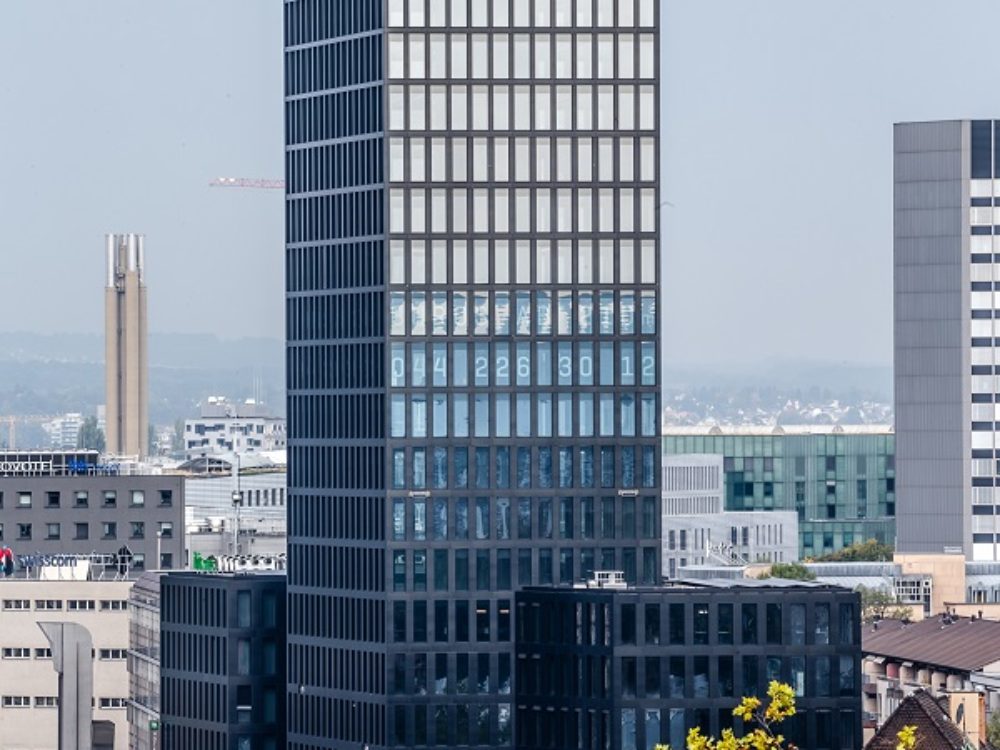

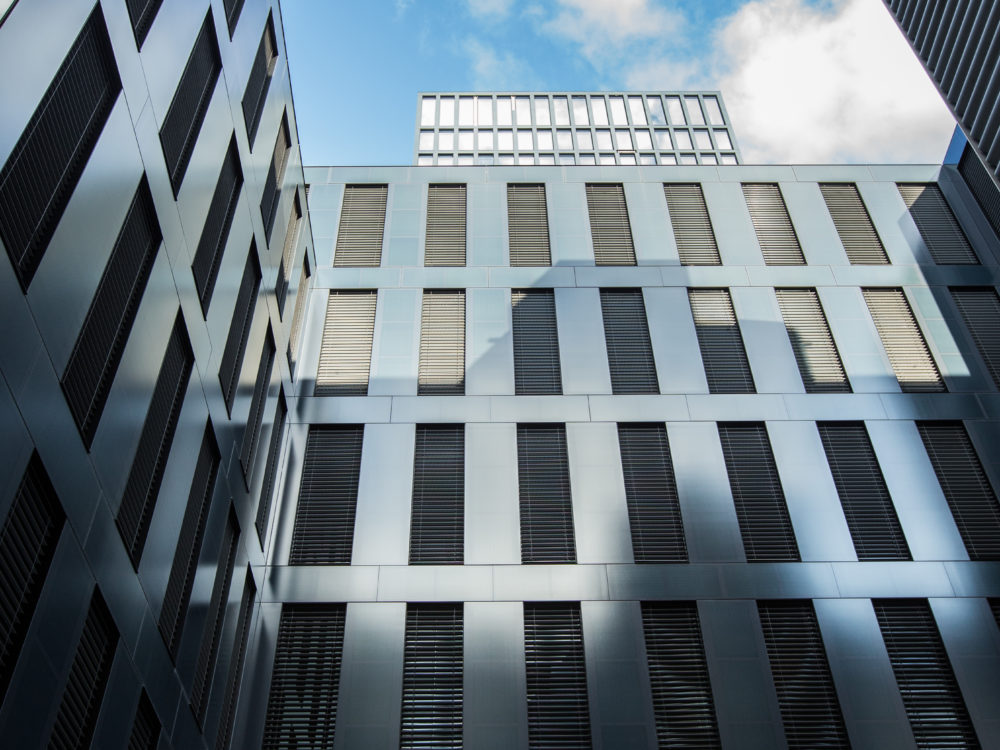

Die Fassade ist halb Fenster, halb Integriertes Photovoltaik-System.

Gebäudemerkmale
  • Gebäudetypologie
    Verwaltung und Dienstleistung (Mix)
  • Konstruktionsart
    Neu
  • Baujahr
    2017
  • Energiebezugsfläche
    20’300 m²
  • Energieverbrauch
    44.5 kWh/m²a (Heizung, Kühlung und Elektrizität)
  • Energielabels
Energie
Energieertragsfläche 770 m² 4800 m²
Wirkungsgrad <75% <50%
Höchstleistung 100 kWp 440 kWp
Installationsort Flachdach Fassade
Speicher
Energieproduktion
0
kWh (Dach und Fassaden)
Quelle: Solaragentur, Solar Preis Publikation 2017
Eigenverbrauch
0%
Gebäudehülle
  • Befestigung
    Standardmodule auf einer metallischen Unterkonstruktion aufgelegt.
  • Beschreibung
    Flachdach isoliert mit 16 – 24 cm Mineralwolle.
  • U-Wert
    0.12 – 0.18 W/m²K
  • Unterkonstruktion
    Aluminium-Profile
  • Andere

Die Dach Photovoltaikanlage hat eine Leistung von 100 kWp.

  • Befestigung
    PV-Verkleidung in hinterlüftete Fassade integriert
  • Beschreibung
    Stahlbetonwände mit 20cm Mineralwolle isoliert.
  • U-Wert
    0.18 W/m²K
  • Unterkonstruktion
    Durchgehende metallische Unterkonstruktion (Aluminium-Profile)
  • Andere
    Vorfabrizierte Stahlbeton Rahmenkonstruktion

Die Grösse der Solarzellen varieren stark; ungefähr 450 unterschiedliche, massgefertigte und kundenspezifische Dünnschicht-Solarzellen Typen wurden in allen opaken Fassadenflächen des Hochhauses verbaut.

  • Befestigung
    Fenster
  • Beschreibung
    3-fach Isolierverglasung mit Aluminiumrahmen.
  • U-Wert
    0.91 – 0.97 W/m²K
  • g-Wert
    keine Angabe
  • Andere
    Rafflamellenstoren, perforiert.

Die Fenster sind alle raumhoch.

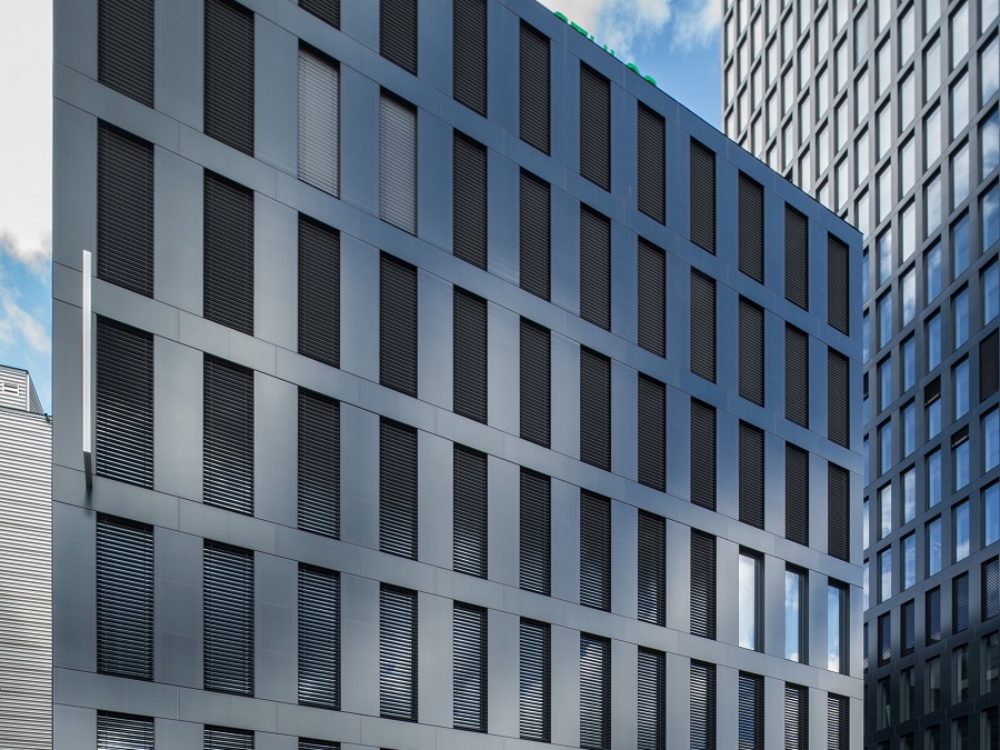

In den ersten sechs Stockwerken befinden ein Hotel, Konferenzräume und Büroräumlichkeiten.

BIPV Modul
  • Hersteller
    Nice Solar energy & Sto AG.
  • Zelltechnologie
    CIGS
  • Deckschicht/Massanfertigung
    Transparenter Druck, strukturiertes Glas (Albarino T)
  • Dimensionen
    450 unterschiedliche Grössen (Durchschnittsgrösse 1.4 m²)
  • Leistung
    110 Wp/m²
  • Gewicht
    32 kg/m²
Technische Details

Die Tragschicht ist ein Stahlbeton-Skelett, welches mit einer Mineralwolleschicht ummantelt ist. Dünnschicht-Photovoltaik-Module sind in der Fassade integriert. Über 450 unterschiedliche PV-Elemente werden benötigt, um die Breite und Höhe des Gebäudes abzudecken. Alle Fassadenkomponenten sind in Aluminium gefertigt, dampfdicht von der Innenseite und wasserdicht von der Aussenseite. Unten werden die Elemente auf einem durchgehenden Winkelprofil aus Stahl positioniert, seitlich und oben werden sie punktuell fixiert. Der Sonnenschutz ist an der Aussenseite montiert.

Kosten
  • Gebäudekosten total
    120 Mio. CHF
  • Preis pro m³
    keine Angabe

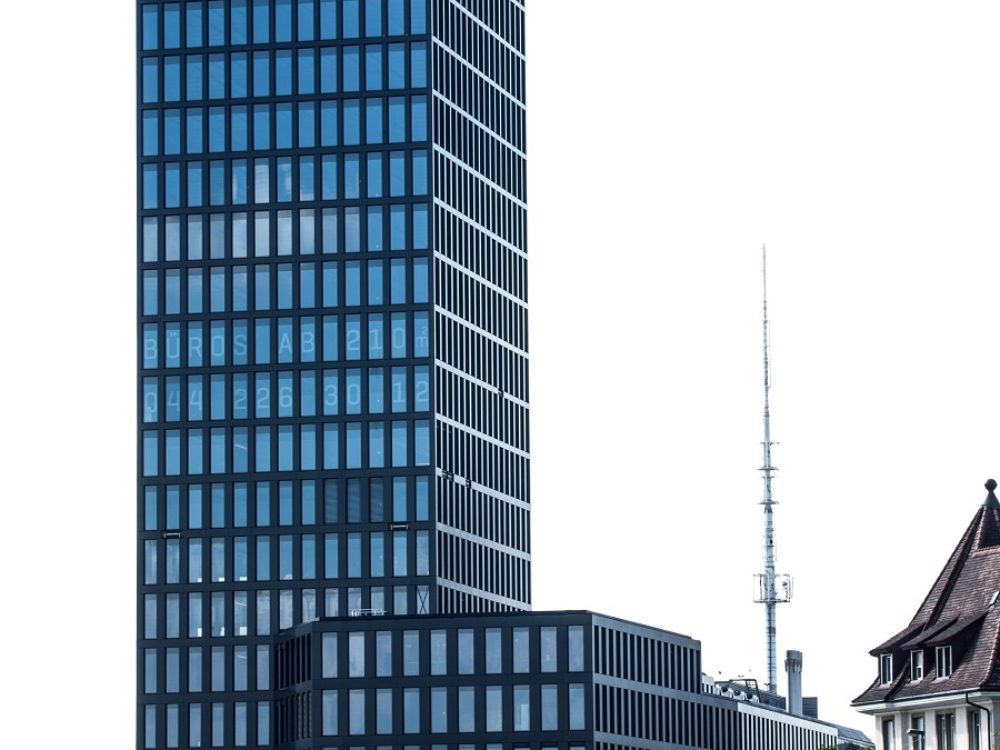

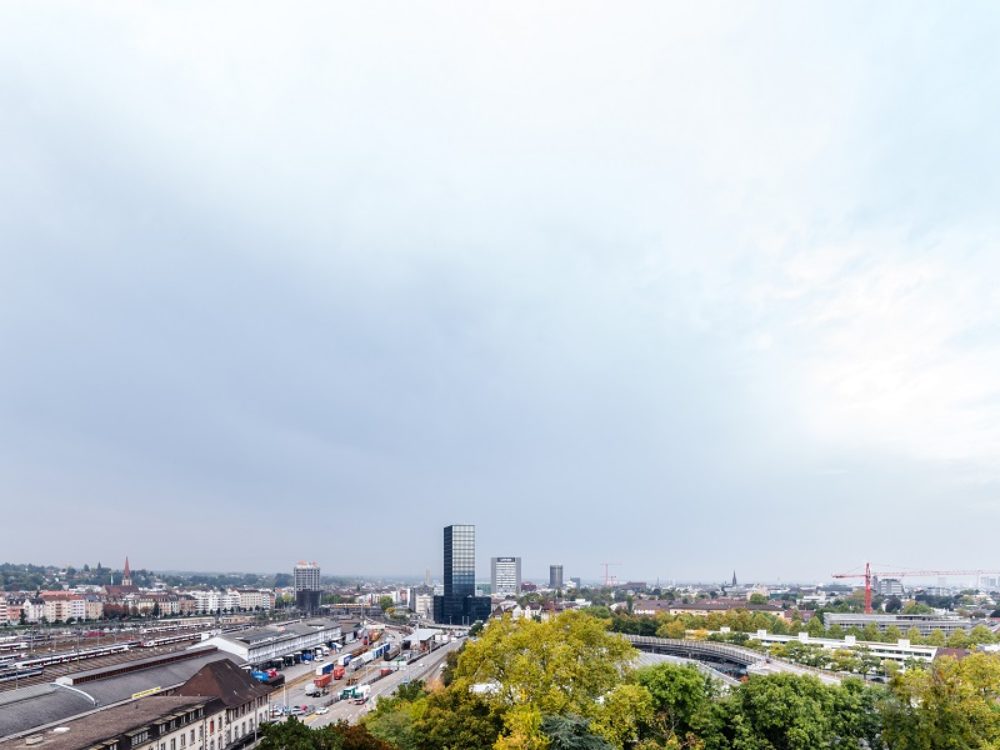

Das Gebäude liegt nahe den Hauptverkehrsachsen.

Beteiligte
  • Eigentümer
    PSP Real Estate AG
  • Architekt
    Burckhardt+Partner AG, Projektleiter: Andreas Kaufmann.
  • Baumanagement
    Dietziker Partner Baumanagement AG
  • Photovoltaik Installateur
    Planeco GmbH
  • Photovoltaik Berater
  • Fassadenbauer
    Hevron SA
  • Fotos
    Adriano Biondo
Auszeichnungen
  • Schweizer Solarpreis 2018 – Neubauten



    Bayerischen Architekturpreis Gebäudeintegrierte Solartechnik 2017


    Prixforix 2018, Award für die attraktivste Fassade der Schweiz, 3. Rang



    sun21 Faktor-5 Jurypreis 2018


  • Publikationen
    TEC21 Nr. 24–25 Juni 2017
  • Andere
    Weitere Hinweise auch online von Burckhardt+Partner AG:
    www.burckhardtpartner.com
