René Schmid Architekten AG, projet en Zwirnerstrasse
Architecte René Schmid
Une enveloppe solaire modulaire

La propriété est située au pied de la montagne Uetliberg et borde au nord la rue Zwirnerstrasse, qui suit la rivière Sihl. Cet immeuble d’appartements a été aligné au trajet de la route. La longueur du volume du bâtiment est divisée du côté de la rue par une légère courbe. La forme simple du bâtiment se termine par un étage mansardé classique. Au sud, le bâtiment s’ouvre par des loggias. L’enveloppe de dimensions réduites enveloppe le bâtiment avec modules photovoltaïques. La façade peut être étirée et comprimée en deux dimensions, ce qui permet de couvrir plus de 95% de la surface avec des modules de même taille. Plus de 1 000 modules photovoltaïques identiques sont le résultat de ce système flexible, ce qui a un effet positif sur les coûts.

Plan du rez-de-chaussée.

La structure de la cellule disparaît sous le motif du verre frontal opaque.

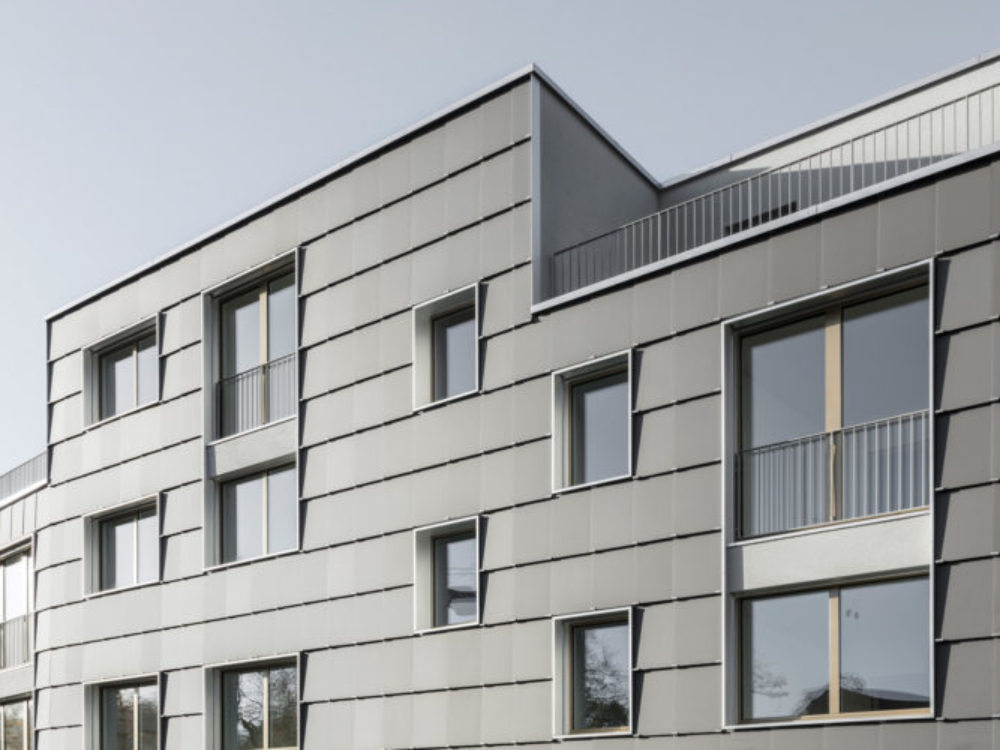

Vue de la façade nord.

Caractéristique du bâtiment
  • Type de bâtiment
    Résidentiel
  • Type de construction
    Nouvelle
  • Année de construction
    2017
  • Surface de référence énergétique
    1323 m²
  • Indice énergétique
    n/a
  • Standard énergétique
Énergie
Surface solaire active n/a 402m²
Rapport de surface active n/a >75%
Puissance nominale n/a 25 kWp
Type d’appplication Toit plat Façade ventilée
Stockage n/a n/a
Production d’énergie
0
kWh
Source: Bauen & wohnen - Immer warm dank Sonnengas, 15.06.18
Autoconsommation
%
Enveloppe du bâtiment
  • Application
    Les modules standard sont posés sur un système de support métallique
  • Description
    Toit plat en béton isolé avec de la laine minérale
  • Coefficient U
    n/a
  • Système de fixation
    Système de fixation continu (rail en aluminium)
  • Autre
  • Application
    Bardage photovoltaïque intégré dans une façade ventilée.
  • Description
    Murs en béton isolés avec de la laine minérale.
  • Coefficient U
    n/a
  • Système de fixation
    Système de fixation continu (rail en aluminium)
  • Autre

Une coque à écailles enveloppe le bâtiment avec des modules photovoltaïques. Photo: Pascal Widerkehr.

  • Application
    Fenêtres
  • Description
    Triple vitrage avec cadre en aluminium
  • Coefficient U
    n/a

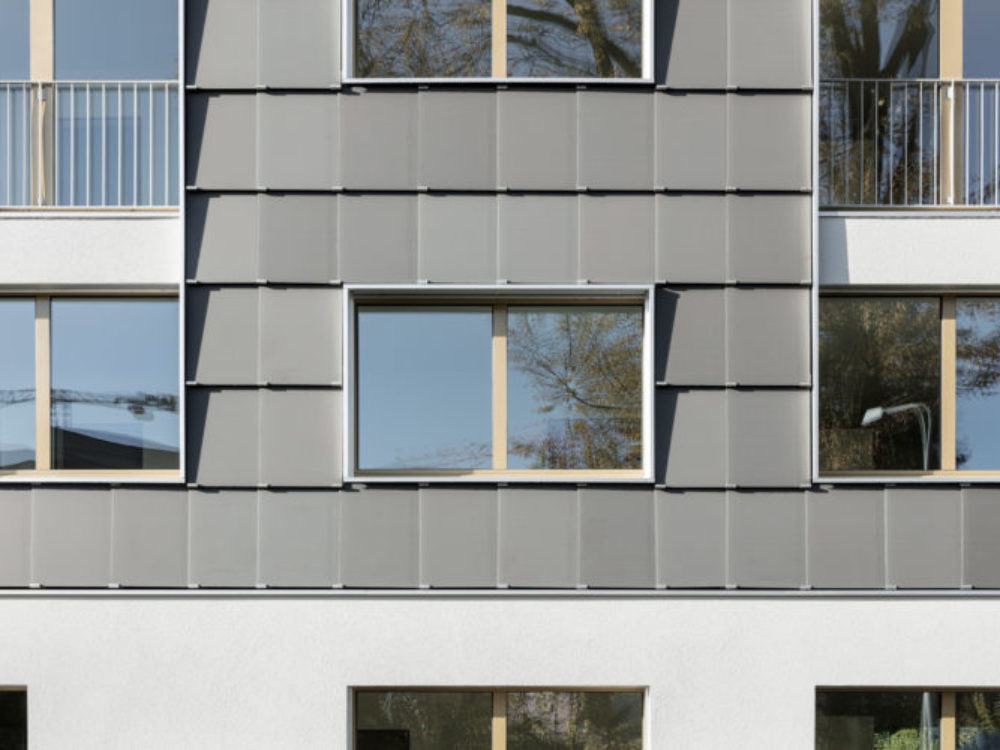

La façade est presque entièrement recouverte de modules solaires. Photo: Pascal Wiederkehr.

Module BIPV
  • Produit
    Sur mesure
  • Fabricant

    KIOTO Photovoltaics SCHWEIZ GmbH. Système de façade développé par René Schmid Architekten AG.

  • Technologie des cellules
    Monocristalline
  • Type de verre frontale/personnalisation
    Impression céramique numérique sur vitre/modules BIPV
  • Dimensions
    Sur mesure
  • Puissance spécifique
    n/a
Détails constructifs

Le système de montage est basé sur un crochet simple et économique en acier inoxydable. Chaque crochet peut supporter jusqu’à quatre modules photovoltaïques. Les modules photovoltaïques sont accrochés à la main, ce qui garanti une installation simple et rapide. Pour la réparation, un module photovoltaïque peut aussi bien être remplacé à la main sans desserrer une seule vis.

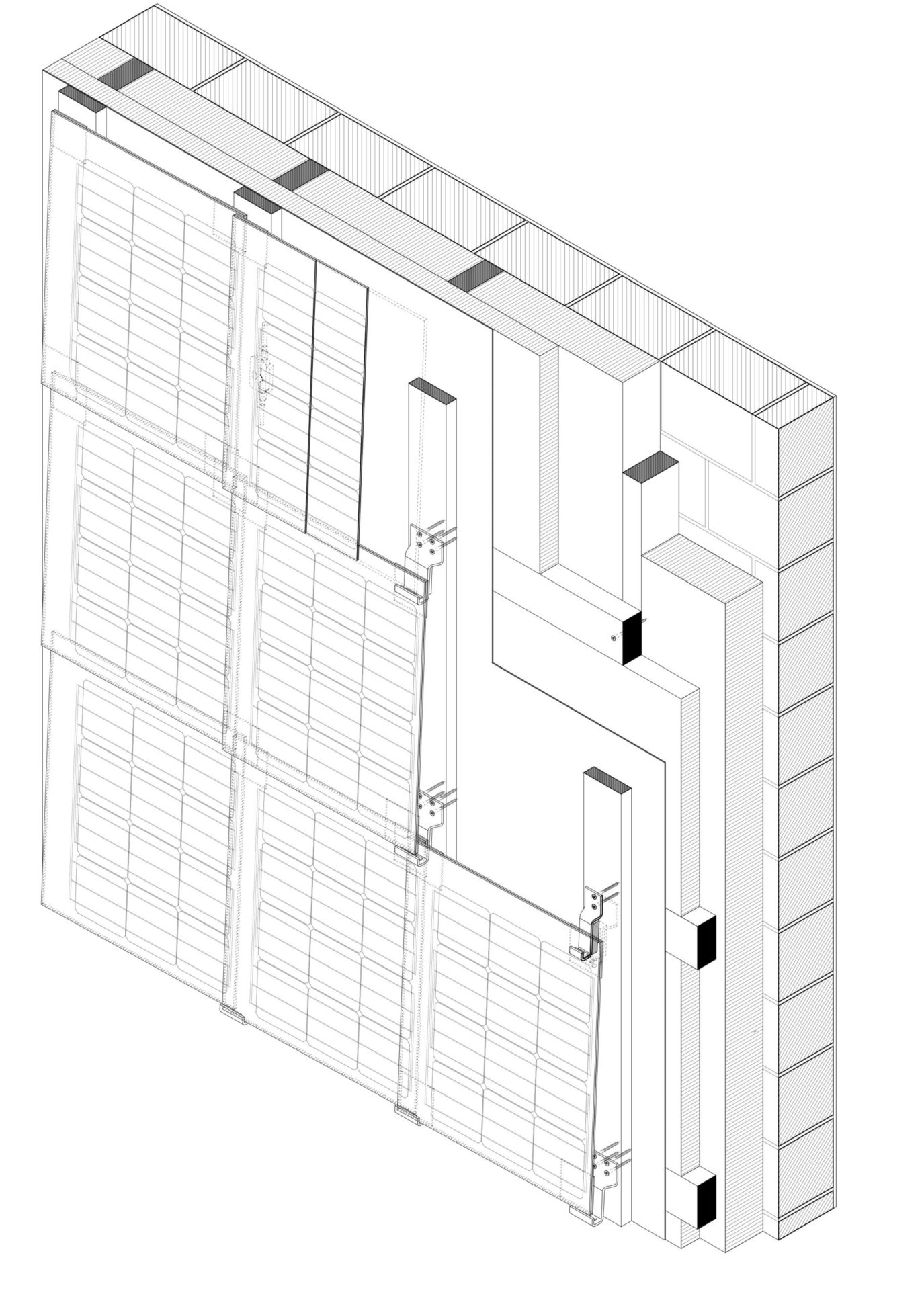

Axonométrie
Hotspot image

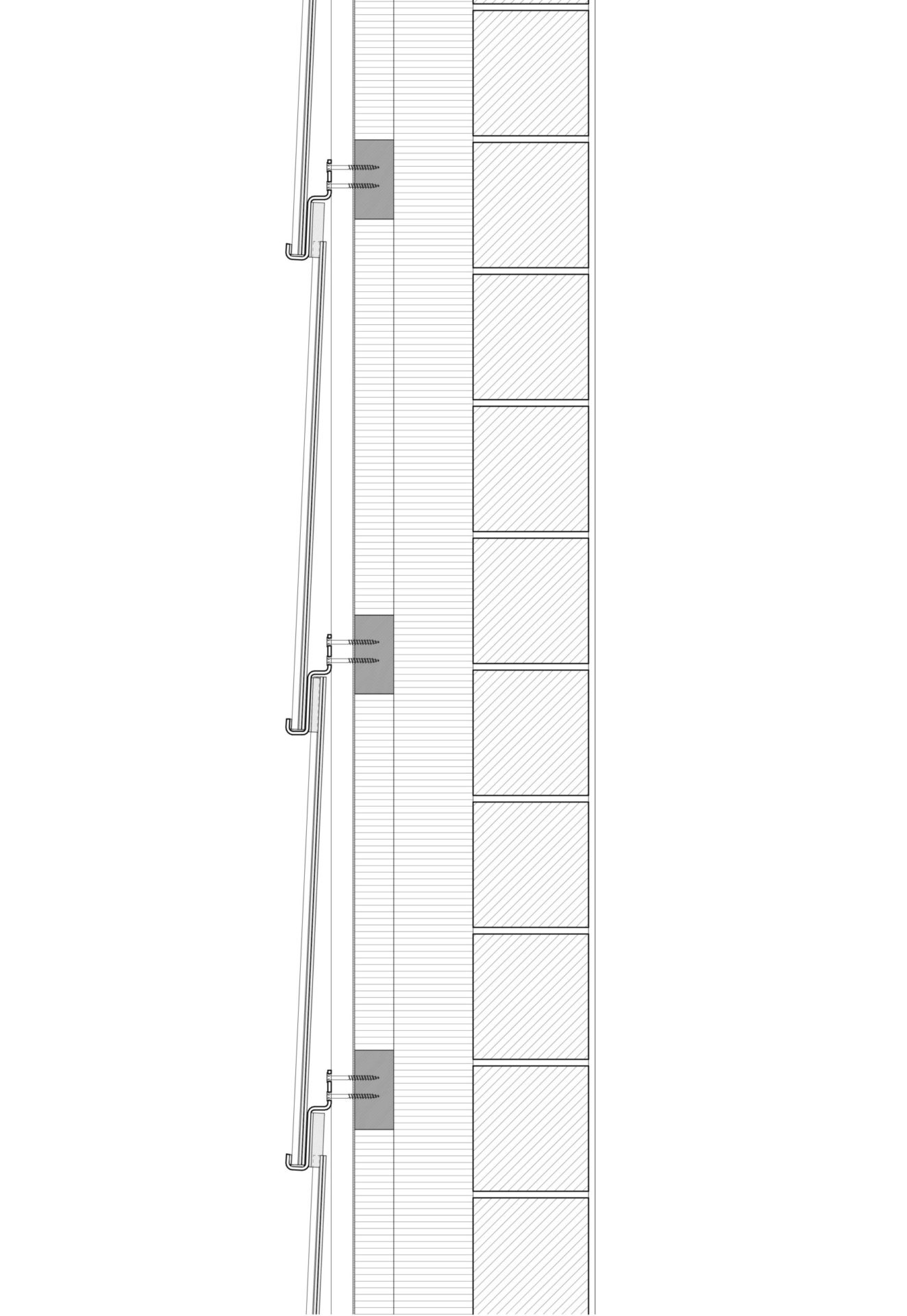

Coupe verticale
Hotspot image
Coûts
  • Coût total du bâtiment
    n/a
  • Coût par m³
    n/a

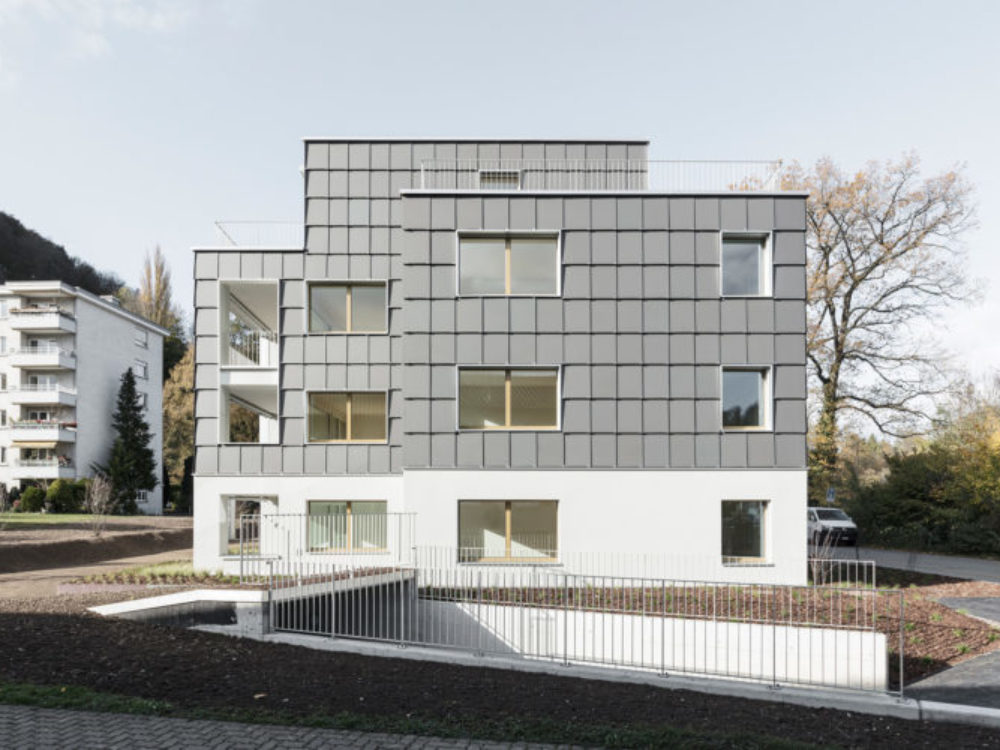

Vue de la façade sud.

Parties concernées
  • Propriétaire
    n/a
  • Architecte
    René Schmid Architekten AG
  • Partner du projet
    Umwelt Arena Schweiz
  • Installateur photovoltaïque
    n/a
  • Consultant photovoltaïque
    n/a
  • Photographies
    Beat Bühler
Prix et distinctions
  • Prix

  • Publications
    Rapport NZZ du 01.02.2018 (seulement en allemand)


    Medienmitteilung der Umweltarena Spreitenbach AG (only in German)


    Der Landbote vom 26.01.2018 (only in German)


    Hochparterre (Presseschau) vom 01.02.2018 (only in German)

Solarchitecture
