Projet de Viridén + Partner AG en Seewadelstrasse
Architecte Karl Viridén
``Aujourd’hui, nous pouvons proposer une large gamme de couleurs et de formes de modules photovoltaïques innovants pour les façades vitrées.``
Façade vitrée active

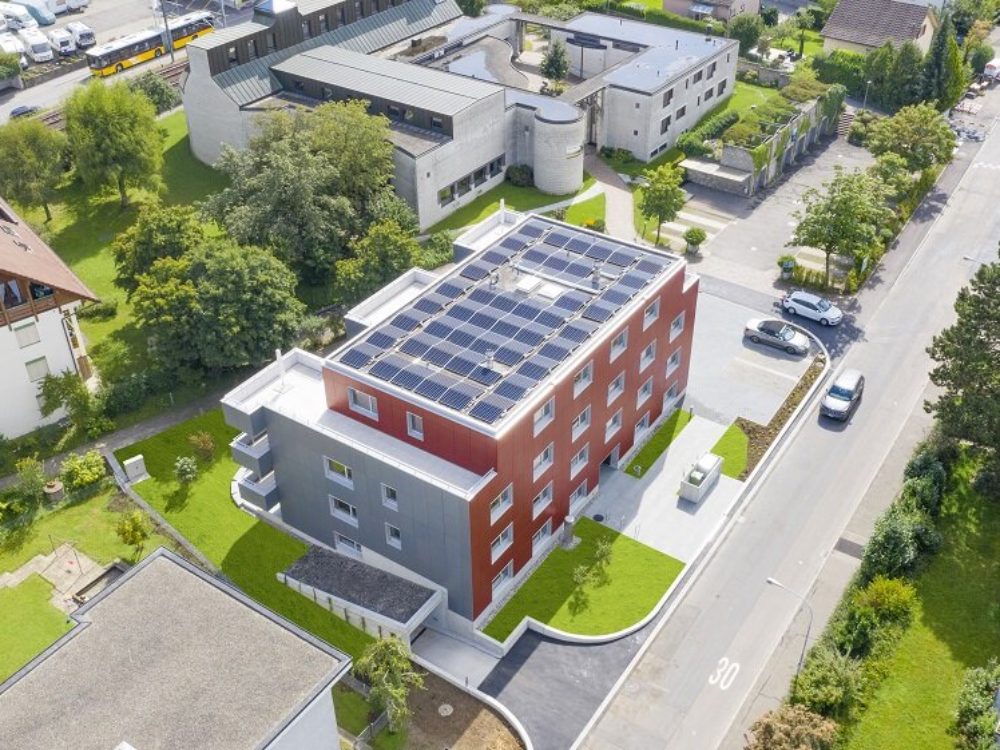

Le nouveau bâtiment de remplacement, situé dans le centre de Affoltern am Albis, est un immeuble résidentiel compact de trois étages dont le dernier étage est en retrait sur trois côtés. Construits selon le standard Minergie-P-Eco, les résidents des quatorze appartements bénéficient d’un bâtiment composé de matériaux écologiques et durables et dont les intérieurs sont à faible rayonnement. La façade vitrée innovante qui produit de l’énergie solaire et le système photovoltaïque sur le toit font du bâtiment une maison à énergie positive. En outre, il existe des connexions pour les voitures électriques et l’installation d’une batterie de stockage est déjà prévue.

Plan du premier et du deuxième étage avec deux appartements de deux pièces et deux appartements de 4.5 pièces. Source : Viridén + Partner AG.

Les balcons de la façade sud-est sont également équipés de modules PV et sont destinés à être perçus comme faisant partie du volume global.

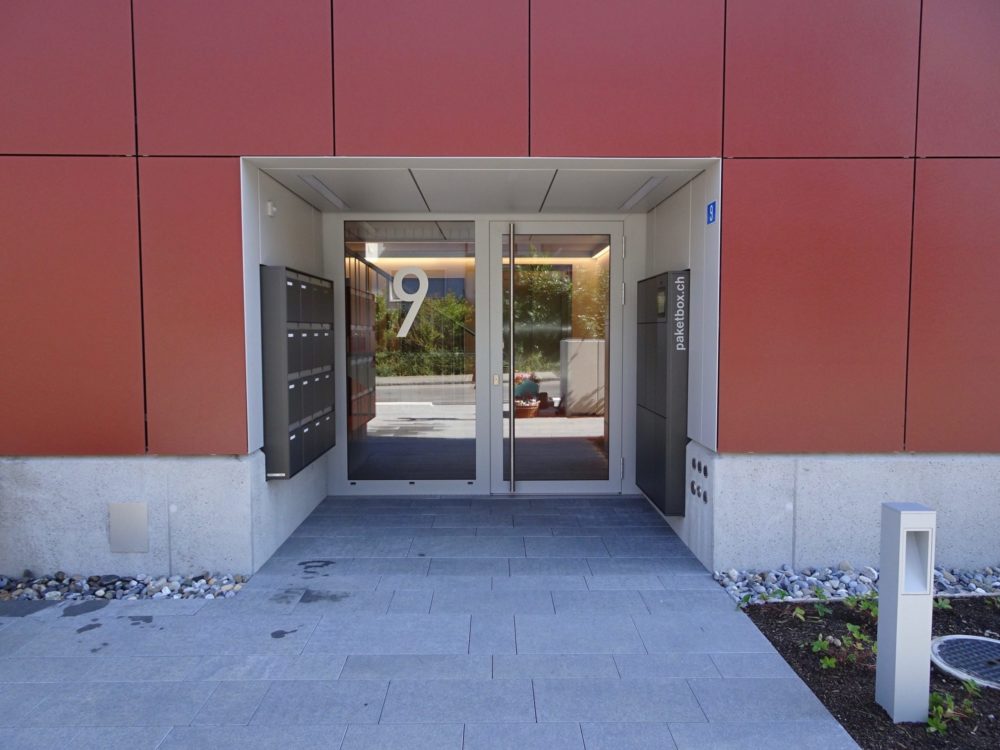

Changeant de couleur à l’angle du bâtiment, rien n’indique que cette façade produit également de l’électricité.

Caractéristiques du bâtiment
  • Type de bâtiment
    Résidentiel
  • Type de construction
    Nouvelle
  • Année de construction
    de mai 2018 à septembre 2019
  • Surface énergétique de référence
    1,395 m²
  • Indice énergétique
    14.5 kWh/m²a (chauffage et électricité)
  • Standard énergétique
    Minergie-P-ECO
Architecte Karl Viridén
``Les façades en verre actif représentent un progrès sur le plan technique et esthétique.``
Énergie
Surface solaire active 153m² 688m²
Rapport surface solaire active >75% 72%
Puissance nominale 36 kWp 68 kWp
Type d’application Toit plat Façade ventilée
Stockage Prévue
Production énergétique
0
kWh
Source: Viridén + Partner AG
Autoconsommation
Pas disponible
%
Enveloppe du bâtiment
  • Application
    Les modules standard sont posés sur un système de support métallique.
  • Description
    Toit plat isolé avec laine minérale.
  • Coefficient U
    0.08 W/m²K
  • Système de fixation
  • Autre

Sur le toit plat a été installé un système photovoltaïque appliqué.

  • Application
    Bardage PV intégré dans une façade ventilée
  • Description
    Structure légère en bois isolée avec de la laine de verre
  • Coefficient U
    0.10 W/m²K
  • Système de fixation
    Système de fixation continu (Substructure EcoLite)
  • Autre
    L’office fédéral de l’énergie suisse a soutenu ce nouveau type d’installation (préfabrication) par un projet pilote et de démonstration.

La sous-construction doit être construite au niveau de la couche de protection contre le vent.

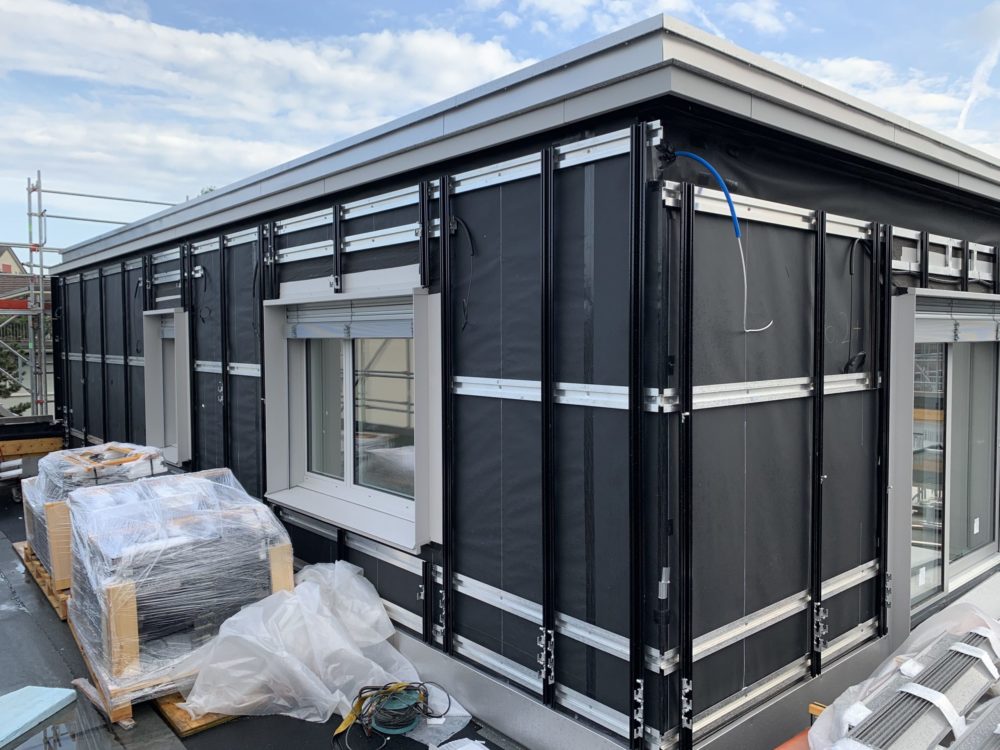

Dans le cadre d’un projet fédéral de P+D, il a même été demandé qu’une partie de la sous-construction soit prémontée à titre d’essai dans le hall de production de l’entreprise de construction en bois.

  • Application
    Fenêtres
  • Description
    Triple vitrage avec cadre en bois
  • Coefficient U
    0.80 W/m²K

Toutes les façades du bâtiment, y compris les parapets des balcons, doivent être recouvertes de modules photovoltaïques.

Module BIPV
  • Produit
    Sur mesure
  • Fabricant
    KIOTO Photovoltaics GmbH
  • Technologie de la cellule
    Monocristalline
  • Type de verre frontal/personnalisation
    4mm de verre TVG texturé (Rosa504clear) avec impression céramique numérique
  • Couleur des cellules
    Noir
  • Dimensions
    Sur mesure
  • Puissance spécifique
    n/a
Détails constructifs

Le bâtiment est une construction hybride. Cela signifie que les murs porteurs, les dalles intermédiaires et le noyau de l’escalier sont en béton, tandis que les murs extérieurs, la toiture et en partie les murs intérieurs sont en bois. La structure en bois de ce nouveau bâtiment de remplacement est recouverte de modules photovoltaïques installés comme une façade ventilée par l’arrière. La façade sud-ouest (frontale) a été assemblée comme projet pilote et de démonstration pour tester un nouveau type d’installation. La préfabrication du revêtement de la façade a été favorisée par le fait que les fenêtres, les cadres de fenêtres et la sous-structure des modules de la façade en verre étaient déjà assemblés en atelier.

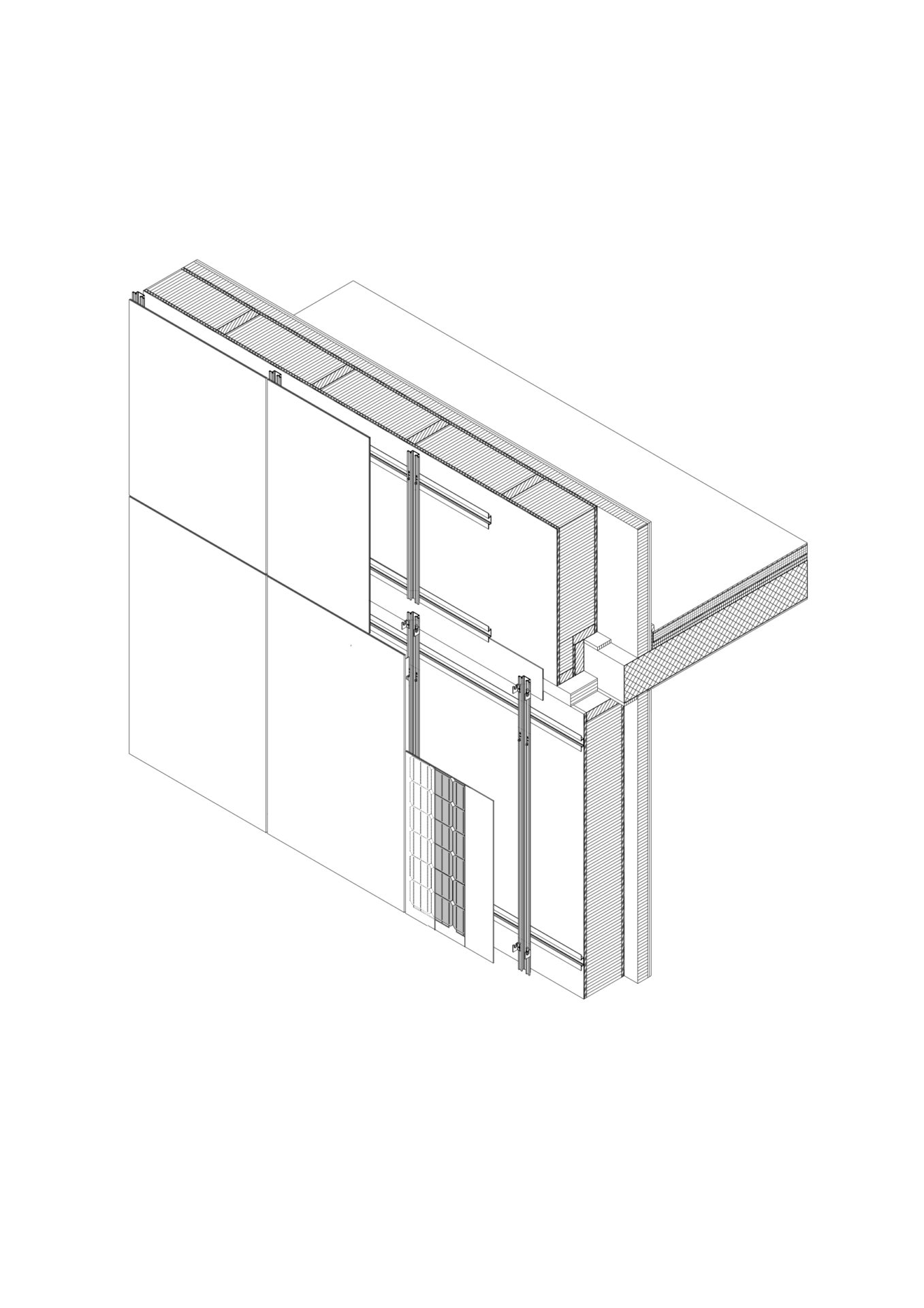

Assonométrie
Hotspot image

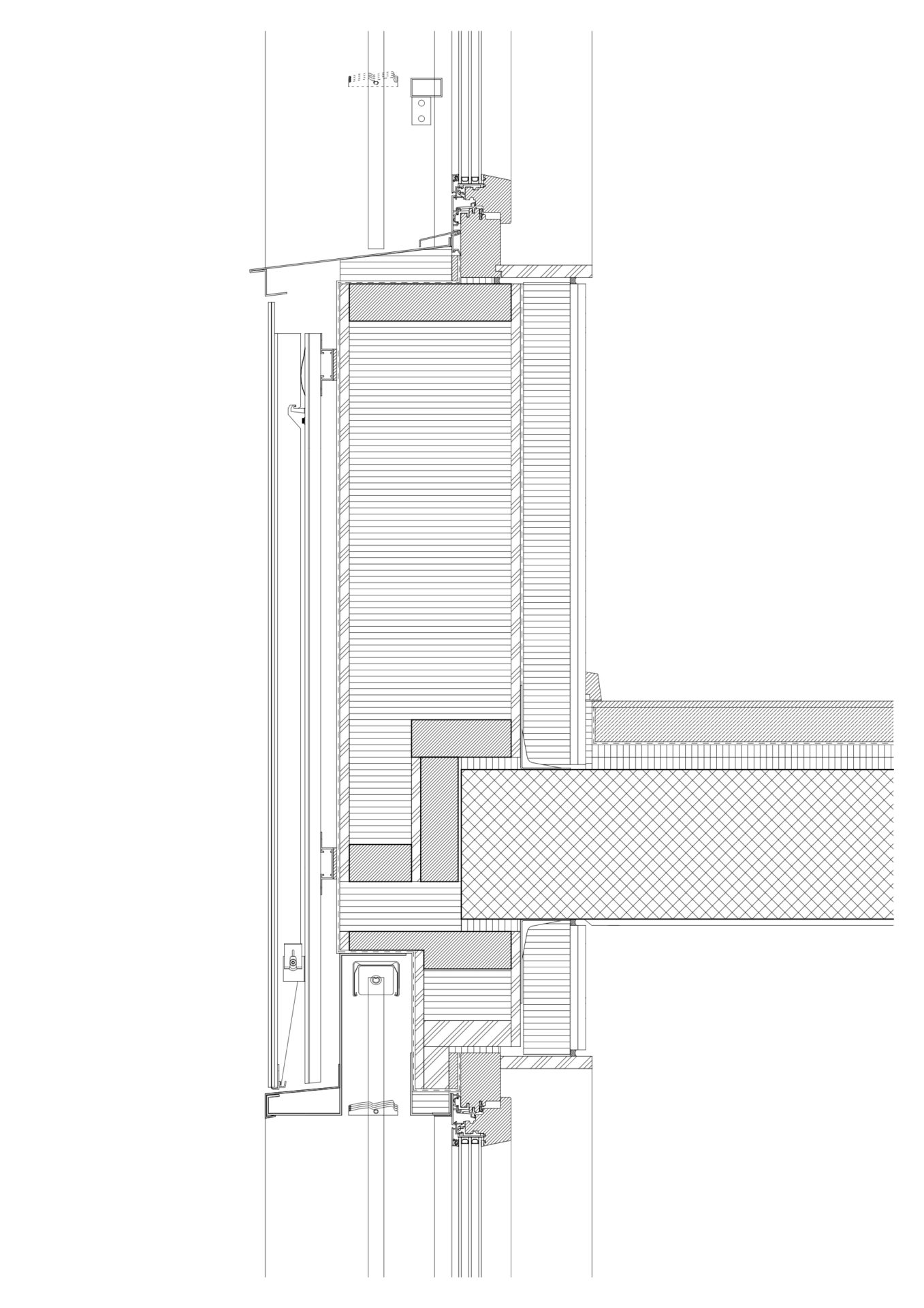

Coupe verticale
Hotspot image
Coûts
  • Coût total du bâtiment
    n/a
  • Coût par m3
    env. 1.520 CHF/m² (coût de la façade en tenant compte des matériaux et des composants électriques) Le coût de a façade n’est pas représentatif du marché actuel du BIPV car il s’agit d’un élément constructif qui a été développé spécifiquement dans le cadre du ‘’Projet pilote, de démonstration et phare’’ de l’Office fédéral de l’énergie suisse.

La façade PV a été conçue par Ernst Schweizer AG.

Parties concernées
  • Propriétaire
    Privé
  • Architecte
    Viridén + Partner AG
  • Système de sous-structure
    Ecolite AG
  • Installateur photovoltaïque
    Ernst Schweizer AG
  • Photographies
    Peter Schäublin, ©Ernst Schweizer AG.
Prix et distinctions
  • Prix
  • Publications
  • Autre
    L’Office fédéral de l’énergie suisse a soutenu financièrement ce projet (P+D).
