Obere Mühle – Le « Speicher »
  • Localisation
    Dübendorf, Suisse
  • Architecte
    bernath+widmer Architekten AG
  • Area
    1.198 m²
Trois gables solaires

Ce projet est un effort important de restauration architecturale et culturelle, mêlant histoire et modernité. Le centre culturel Obere Mühle Dübendorf, un complexe de moulins vieux de plusieurs siècles, fait depuis longtemps partie intégrante du patrimoine local. Le nouveau bâtiment «Speicher» (entrepôt) est le nouvel espace multifonctionnel voulu par la municipalité, qui accueille désormais divers événements culturels et sociaux, notamment des expositions d’art, des concerts et des ateliers, ce qui en fait un pôle culturel pour Dübendorf.

Le «Speicher» partage l’avant-cour pavée avec le moulin supérieur. Le foyer avec une cuisine de restauration situé sous le milieu des trois gables peut également être utilisé pour des événements communs. La salle principale est située sous le gable est, et sous le gable ouest se trouvent deux salles pour les associations. Avec ses toitures en pente, l’entrepôt s’inscrit dans la continuité des bâtiments environnants.

Pour répondre à l’esthétique du nouveau bâtiment polyvalent moderne et multifonctionnel, tous les modules photovoltaïques ont été fabriqués sur mesure et installés selon la méthode « in-roof » (intégrés dans la surface du toit). Les exigences en matière d’apparence du système étaient très élevées, car l’installation photovoltaïque devait être aussi invisible que possible et s’intégrer parfaitement à l’architecture à la fois élégante et fonctionnelle.

Plan d’étage architectural.

Vue aérienne du nouveau centre culturel.

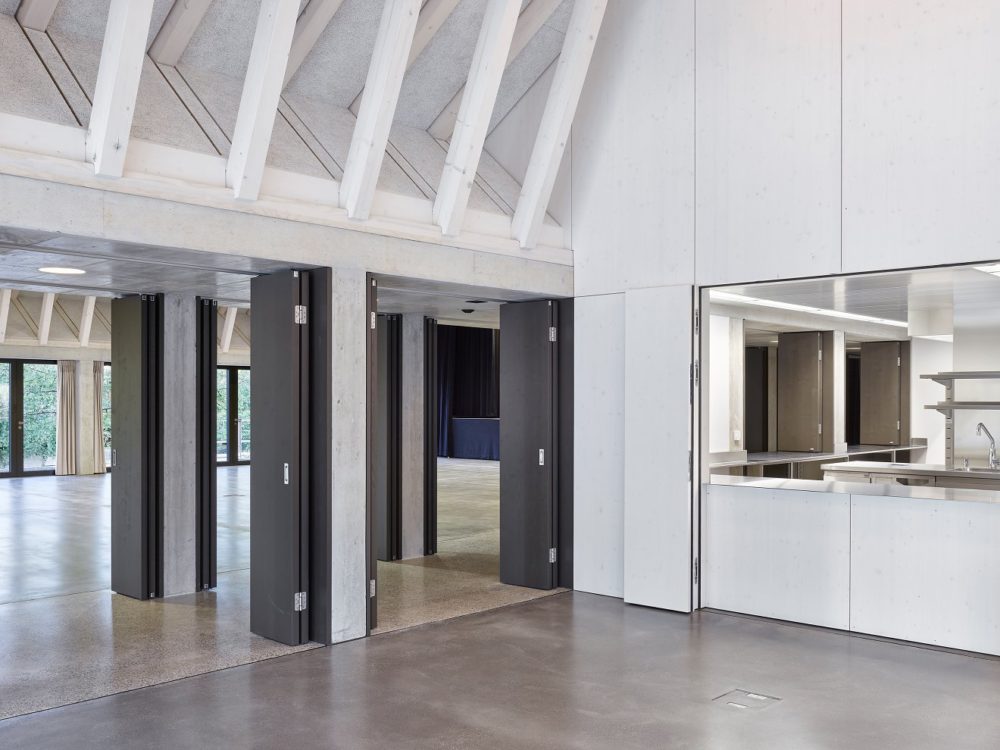

La salle principale peut accueillir jusqu’à 300 personnes.

Caractéristiques du bâtiment
  • Typologie de bâtiment
    Espace public
  • Type de construction
    Nouveau
  • Année de construction
    2023
  • Surface de référence énergétique
    1.198 m²
  • Indice énergétique
    58,8 kWh/m²an (chauffage et électricité)
  • Standard énergétique
    Minergie
Energy
Surface solaire active 1.110m²
Rapport surface solaire active >75%
Puissance nominale 145 kWp
Application de l’enveloppe du bâtiment Solution complète pour le toit
Production énergétique
0
kWh
Source: Glattwerk AG
Autoconsommation
0%
Enveloppe du bâtiment
  • Application
    Modules photovoltaïques sans cadre intégrés dans une toiture en pente
  • Description
    Toiture en pente en bois isolé avec de la laine minérale
  • Coefficient U
    0.12 W/m²K
  • Système de fixation
    Fixation sur une charpente en bois

Ce système permet de combiner en toute transparence différents composants de la toiture : modules photovoltaïques, panneaux de revêtement et lanterneau .

  • Application
    Briques silico-calcaires monocouche avec enduit blanc Hagatex Silikat Slimeline
  • Description
    Briques silico-calcaires posées devant un mur porteur en bois avecdes lattes de 24 cm plus isolation.
  • Coefficient U
    0.14 W/m²K

Les briques  silico-calcaires sont visibles sous la finition blanche.

  • Application
    Fenêtres et lanterneaux
  • Description
    Triple vitrage avec cadre en bois
  • Coefficient U
    0.77 W/m²K

Le large auvent protège l’espace extérieur du «Speicher». La bordure de toit suit la forme de la charpente.

Module BIPV
  • Technologie des cellules
    Monocristallin
  • Type de verre frontal/personnalisation
    Verre solaire trempé (ESG), structure verre/verre, sans cadre.
  • Dimensions
    Sur mesure
  • Puissance spécifique
    Environ 116 Wp/m²
Détails constructifs

Aucun détail n’a été négligé. Des conduits en béton, des collecteurs métalliques et des siphons de sol acheminent l’eau de pluie du toit vers le canal de drainage. Un système photovoltaïque est intégré au toit. Les fermes de toit en épicéa et en frêne ne sont pas recouvertes et créent une atmosphère agréable à l’intérieur. À l’extérieur, la structure du toit est caractérisée par des avant-toits surélevés. En dehors du bardage, la structure est constituée de bois.. Seul le sous-sol, qui contient la loge des artistes et la zone de stockage, est en béton.

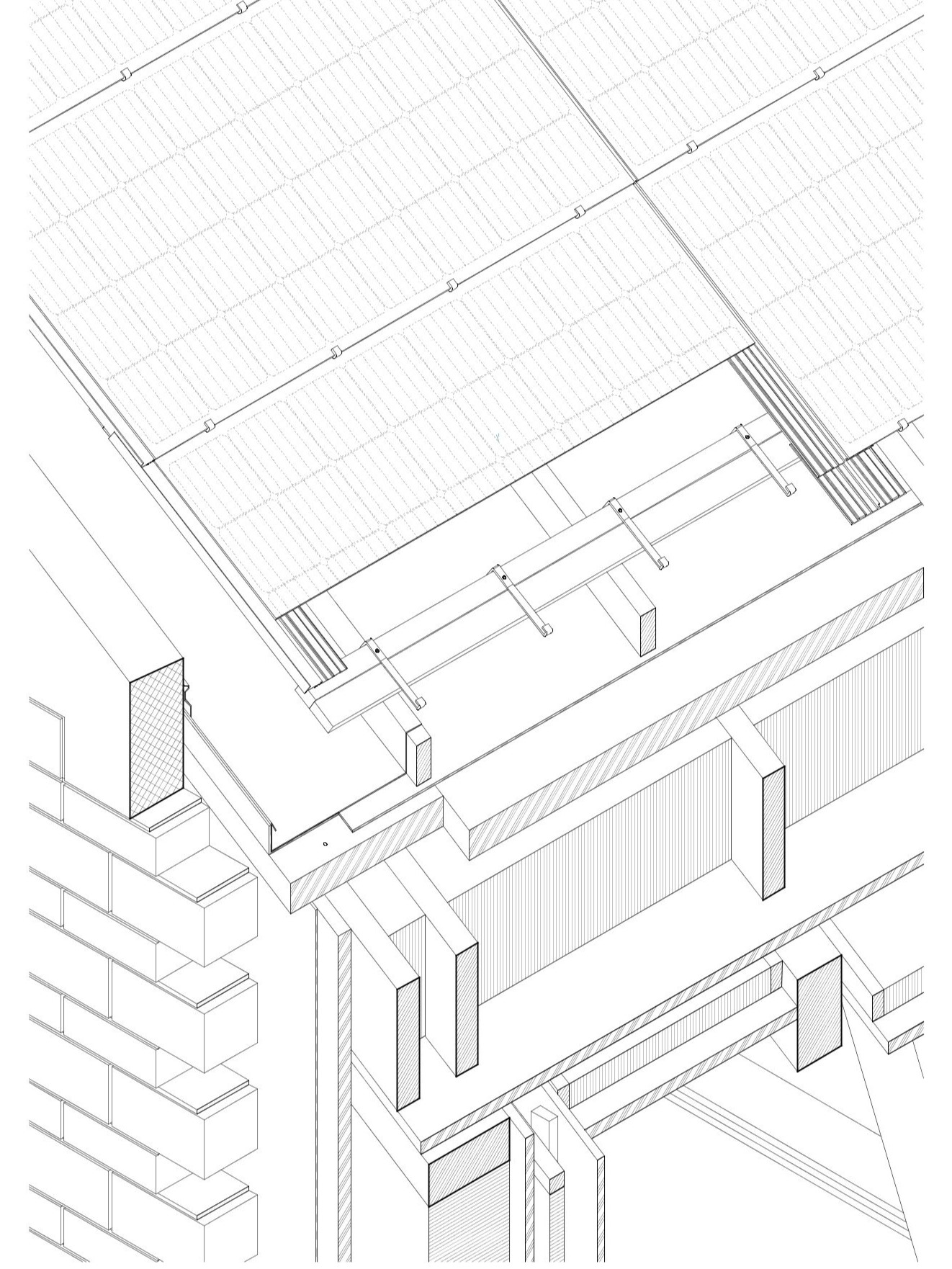

Assonométrie
Hotspot image
Section verticale
Hotspot image
Coûts
  • Coût total du bâtiment
    10 Mio CHF
  • Coût au m³
    5.045 CHF (BKP2/m³)

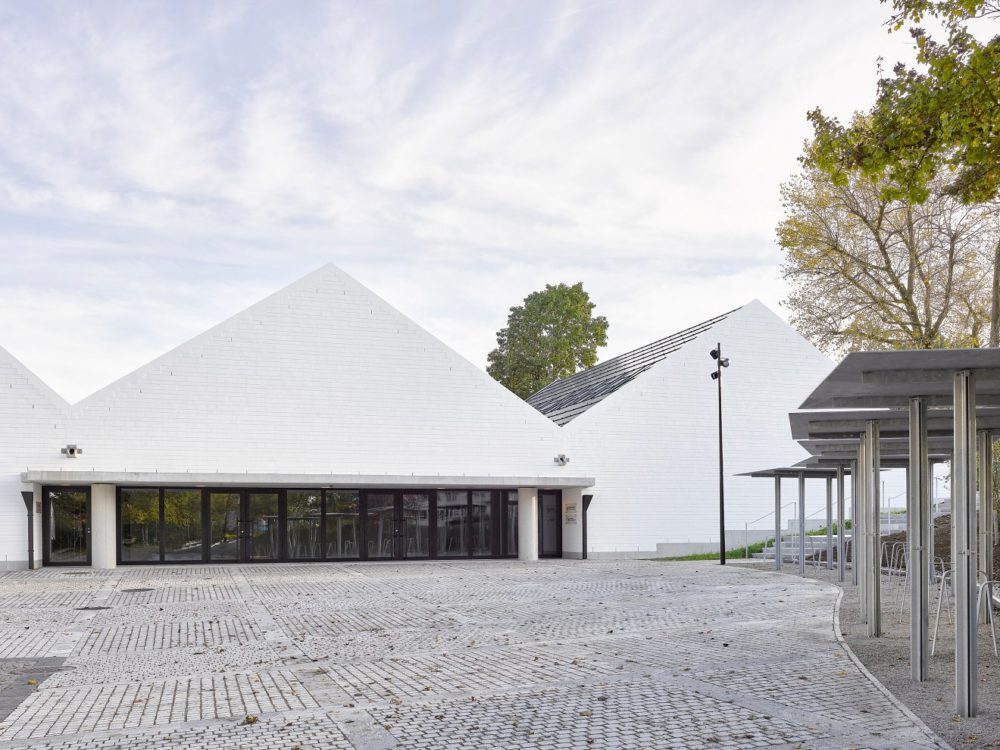

Le nouveau bâtiment suit des lignes nettes qui lui permettent de se fondre avec les bâtiments environnants.

Participants
  • Propriétaire
    Ville de Dübendorf
  • Installateur photovoltaïque
    Scherrer Metec AG
  • Pianification photovoltaïque
    zuerisee power gmbh
Prix et distinctions
  • Prix

  • Publications

    Hochparterre 07.08.24 – Markanter Dreizack by Damaris Baumann
    Werk, bauen+wohnen 6/2024 – Auf den Schultern des Riesen by Lucia Gratz
