Obere Mühle – Der „Speicher“
  • Standort
    Dübendorf, Schweiz
  • Architekt
    Bernath+Widmer Architekten AG
  • Fläche
    1.198 m²
Drei Solargiebel

Dieses Projekt stellt eine bedeutende architektonische und kulturelle Restaurierung dar, die Geschichte und Moderne miteinander verbindet. Das Kulturzentrum Obere Mühle in Dübendorf, ein hundert Jahre alter Mühlenkomplex, ist seit langem ein fester Bestandteil des örtlichen Kulturerbes. Der neue Speicher ist der von der Gemeinde gewünschte multifunktionale Raum, in dem nun verschiedene kulturelle und soziale Veranstaltungen wie Kunstausstellungen, Konzerte und Workshops stattfinden und der zum kulturellen Zentrum von Dübendorf wird.

Der Speicher teilt sich einen gepflasterten Innenhof mit der Oberen Mühle. Das Foyer mit der Catering-Küche, das sich in der Mitte der drei Dachschrägen befindet, kann auch für Gemeinschaftsveranstaltungen genutzt werden. Unter dem Ostgiebel befindet sich der Hauptsaal, unter dem Westgiebel zwei Vereinsräume. Mit seinen Schrägdächern steht das Lagerhaus im Einklang mit den umliegenden Gebäuden.

Um sich in die Ästhetik des neuen, modernen und multifunktionalen Gebäudes einzufügen, wurden alle Photovoltaikmodule massangefertigt und im Indachverfahren installiert. Die Anforderungen an das Aussehen der Anlage waren sehr hoch, denn die Photovoltaikanlage sollte möglichst unsichtbar sein und sich nahtlos in die elegante und funktionale Architektur einfügen.

Grundriss des Erdgeschosses.

Luftansicht des neuen Kulturzentrums.

Der Hauptsaal eignet sich für bis zu 300 Personen.

Gebäudemerkmale
  • Gebaudetypologie
    Öffentliches Gebäude
  • Konstruktionsart
    Neu
  • Baujahr
    2023
  • Energiebezugsfläche
    1.198 m²
  • Energieverbrauch
    58.8 kWh/m²yr (Heizung und Strom)
  • Energielabel
    Minergie
Energie
Ergieertragsfläche 1.110m²
Wirkungsgrad >75%
Nominalleistung 145 kWp
Bauart Ganzdachlösung
Energieproduktion
0
kWh
Quelle: Glattwerk AG
Eigenverbrauch
0%
Gebäudehülle
  • Bauart
    Rahmenlose PV-Module, integriert in ein Schrägdach
  • Beschreibung
    Schrägdach aus Holz, gedämmt mit Mineralwolle
  • U-wert
    0.12 W/m²K
  • Fixierungssystem
    Punktuelle Befestigung auf einem Holzrahmen

Mit diesem System lassen sich verschiedene Dachkomponenten miteinander kombinieren: Photovoltaikmodule, Fassadenplatten und Oberlichter.

  • Bauart
    Einschichtiger Kalksandstein mit weissem Hagatex Silikat Slimeline-Putz
  • Beschreibung
    Kalkziegel vor einer tragenden Holzständerwand mit 24 cm starken Ständern und integrierter Dämmung.
  • U-Wert
    0.14 W/m²K

Unter der weissen Kalkschicht sind Kalksteinziegel sichtbar.

  • Bauart
    Fenster und Oberlichter
  • Beschreibung
    Dreifachverglasung mit Holzrahmen
  • U-Wert
    0.77 W/m²K

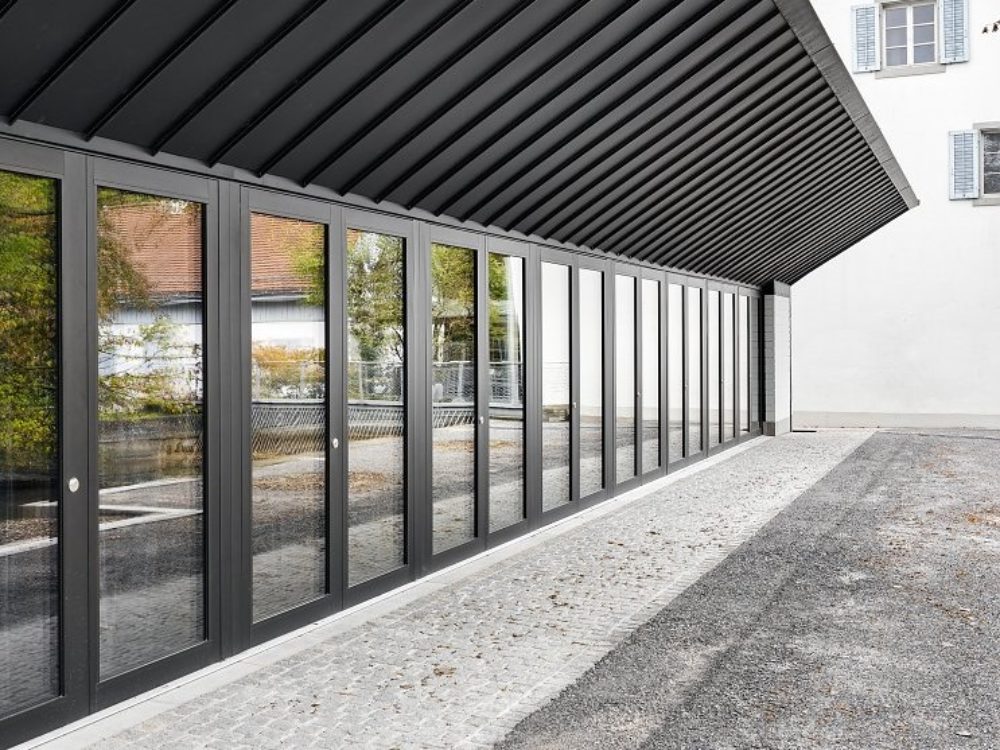

Das grosse Vordach schützt den Aussenbereich des „Speichers“. Die Traufe folgt der Form des Dachstuhls.

BIPV-Modul
  • Zelltechnologie
    Monokristallin
  • Frontdeckschicht/Massanfertigung
    Gehärtetes Solarglas (ESG), Glas/Glas-Struktur, rahmenlos
  • Dimensionen
    Massanfertigung
  • Spezifische Leistung
    Ca. 116 Wp/m²
Technische Details

Kein Detail ist übersehen worden. Betonkanäle, Metallabflussrohre und Bodenabläufe leiten das Regenwasser vom Dach in die Entwässerungsrinne. In das Dach ist eine Fotovoltaikanlage integriert. Die Dachstühle aus Fichte und Esche sind unverkleidet und schaffen im Inneren eine warme Atmosphäre. Äusserlich wird die Dachkonstruktion durch die hochgezogene Traufe geprägt. Abgesehen von der Verkleidung besteht die Struktur aus Holz. Nur das Untergeschoss, in dem sich der Umkleideraum (Theater und andere kulturelle Anlässe) und der Lagerraum befinden, ist aus Beton.

Projektion
Hotspot image

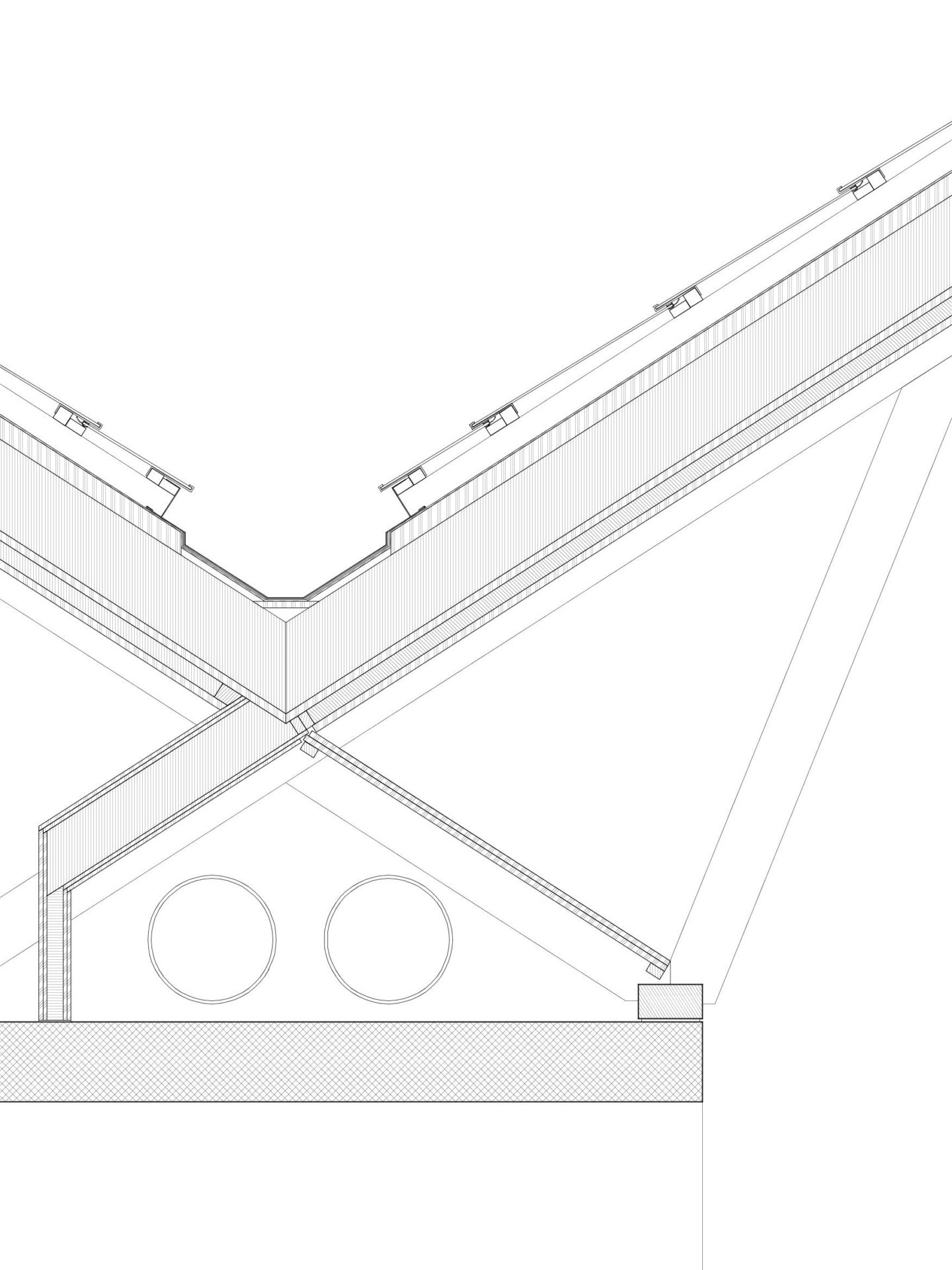

Vertikaler Schnitt
Hotspot image
Kosten
  • Gebäudekosten total
    10 Mio CHF
  • Kosten pro m³
    5.045 CHF (BKP2/m³)

Das neue Gebäude zeichnet sich durch klare Linien aus, so dass es sich in die umliegenden Gebäude integriert.

Beteiligte
  • Eigentümer
    Stadt Dübendorf
  • Photovoltaik Installateur
    Scherrer Metec AG
  • Photovoltaikberater
    Zuerisee power gmbh
Auszeichnungen
  • Auszeichnungen

  • Publikationen

    Hochparterre 07.08.24 – Markanter Dreizack von Damaris Baumann
    Werk, bauen+wohnen 6/2024 – Auf den Schultern des Riesen von Lucia Gratz
